Pierre CRESPIN |
Etude sur le quinzième pavage pentagonal du plan |
Ossature2 Hexa15 |
Variations sur le thème de l'hexagone Hexa15 ("hexagone de Reuleaux") et des pavages qu'il permet de construire, |
Ce pavé Hexa15 permet des pavages intéressants et assez divers, illustrés en partie par les figures ci-dessous..
On notera des liens assez forts entre Hexa15 et les rosaces déjà étudiées dans cette étude "Penta15" |
||
En chaque sommet à gauche les trois angles 90°, 120° et 150° sont présents. Et on perçoit, sur ces quatre pavages, une structure triangulaire et/ou hexagonale .
|
||

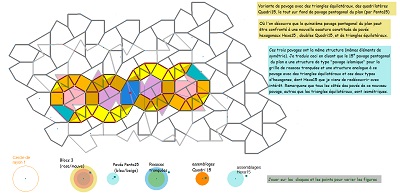

Et donc ... un nouveau pavage avec triangles équilatéraux et hexagones Hexa15, nouvelle ossature du 15° pavage pentagonal du plan. |
||
Et cette nouvelle ossature pour le pavage par Penta15, à partir d'un pavage utilisant des pavés Hexa15 et des triangles équilatéraux pour l'essentiel , à comparer au pavage ci-dessous à gauche. |
||
le pavage "naturel" associé à Hexa15 |
Confrontation avec les rosaces tronquées |
avec découpe et renversement de zones |
Après les coïncidences de l'ossature "islamique" et celle par pavés "Hexa15", on constate, ci-dessous, qu'il est possible de partager le plan en diverses zones où le pavage serait un des trois ou quatre mis en évidence |
||
Et enfin, parmi les éléments remarquables des pavages étudiés, une mozaïque de trois pavages avec les frontières
C135. |
||
avec des macros Cabri plus "propres"... |
... pour chaque pavage |
|
Ces pavages, variantes de l'ossature 2 par Hexa15, ont aussi d'autres variantes n'ayant pas tout à fait les mêmes propriétés |
||
Vers Conclusion |
